Tracé (Plume)
Raccourci P

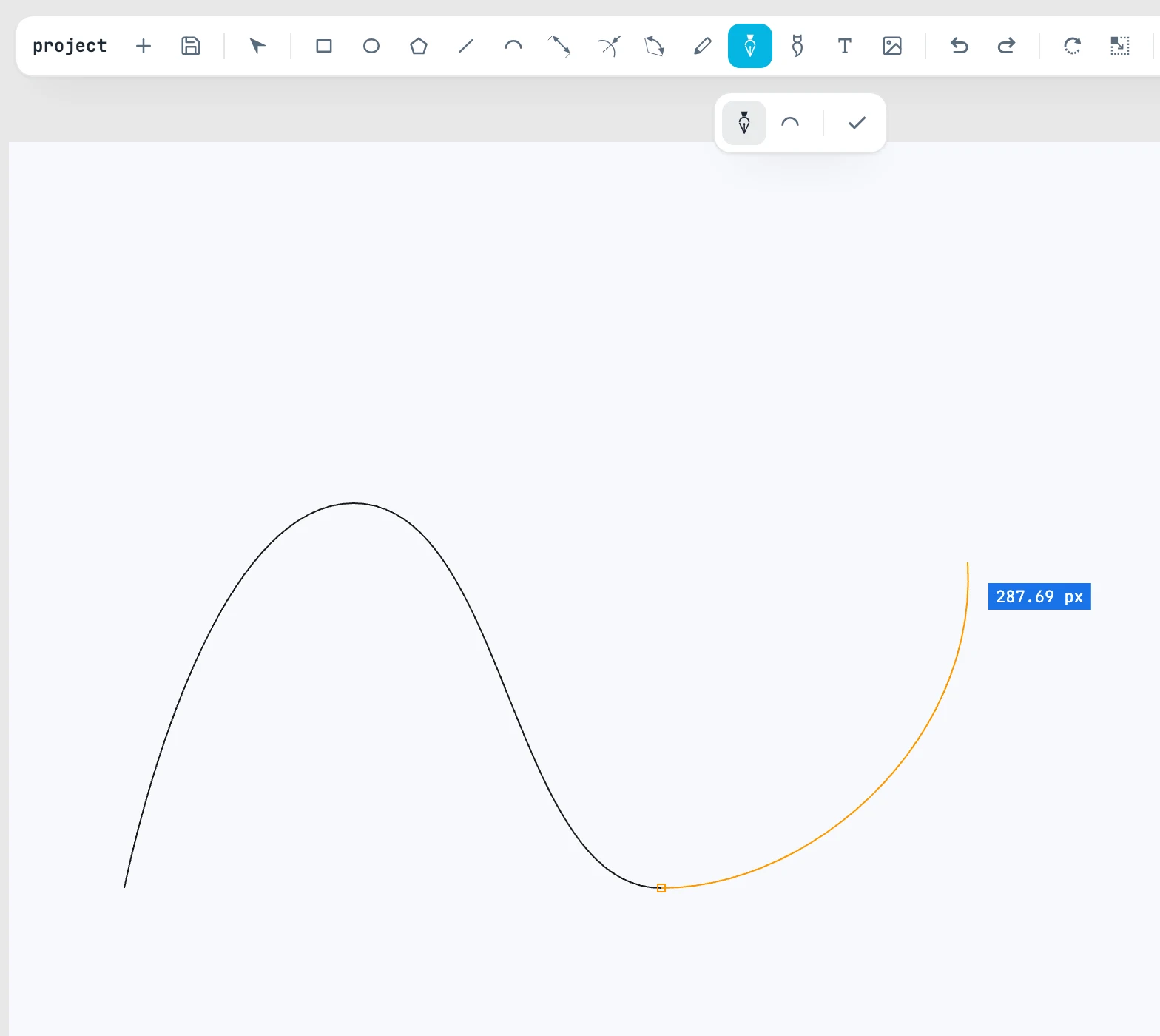

Placer des points
| Geste | Effet |
|---|---|
| Clic | place un point d'angle (un segment droit, s'il n'y avait pas de courbe avant) |
| Appuyer et faire glisser | place le point au relâchement et tire la tangente : les segments entrant et sortant restent continus l'un avec l'autre |
| Clic sur le dernier point | rompt la continuité : le segment suivant repart sans poignée |
| Revenir au premier point | ferme le tracé (à moins de 10 pixels) ; faire glisser en fermant donne sa courbure à la boucle |
| ⇧ | angles de 45° à partir du dernier point |
Après un segment courbe, un clic n'aplatit pas le segment entrant : la courbe continue de s'incurver, tangente aux deux extrémités. Les axes et les diagonales du magnétisme repartent du dernier point placé. La poignée de direction n'utilise pas le magnétisme : c'est une direction, pas un point.
Courbe ou arc
Dans la barre de l'outil :
| Mode | Effet |
|---|---|
| courbe | faire glisser tire les poignées de direction |
| arc | le segment est un arc de cercle tangent à la direction dans laquelle vous avez quitté le point précédent. Le premier arc d'un tracé demande un clic supplémentaire, qui donne la tangente de départ |
La ligne n'est pas un mode : deux points sans poignées donnent un segment droit dans les deux modes.
La longueur
Le champ de la barre définit la longueur du segment suivant, dans l'unité du projet : le point est placé à cette distance, dans la direction que vous pointez. Elle ne s'applique qu'à un seul segment. Taper un chiffre pendant que vous dessinez ouvre la boîte de dialogue Length, comme pour la ligne.
Terminer
| Touche | Effet |
|---|---|
| Entrée | place le tracé ouvert |
| coche dans la barre | termine le tracé en conservant ce qui est dessiné |
| Esc | quitte le segment en cours en conservant les points déjà placés ; la Plume reste sélectionnée |
| ⌘ Z | supprime le dernier point |
Lorsque vous terminez le tracé, avec Entrée ou avec la coche, l'outil Sélection revient avec le tracé sélectionné ; avec Esc, la Plume reste sélectionnée. Pendant que vous dessinez, chaque point est une étape d'annulation ; une fois terminé, le tracé entier est une seule étape. Un tracé d'un seul point n'est pas conservé.
