Quote
Lineare, del raggio, d'angolo — senza lettera
Tre strumenti

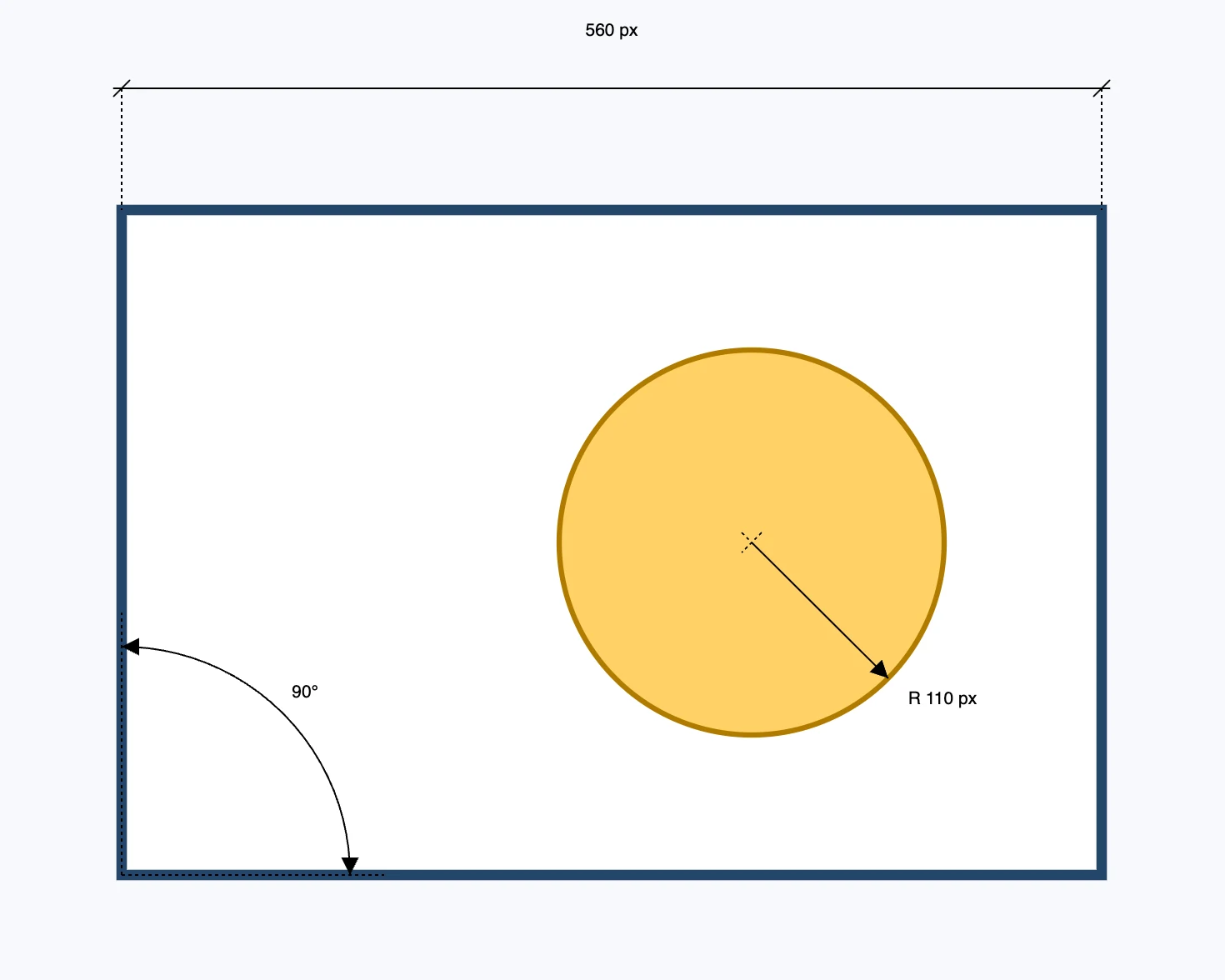

| Strumento | Punti | Gesto |
|---|---|---|
| linear dimension | 3 | i due punti da misurare, poi dove cade la linea di quota |
| radius dimension | 2 | il centro, poi un punto sul bordo; il testo comincia con « R » |
| angular dimension | 3 | il vertice, il primo lato, poi si gira: il gesto dell'arco nel modo centro e capi |
Non hanno una lettera: si prendono dal bottone. Non scelgono un cerchio già disegnato: lavorano sui punti, e sul centro di un arco l'aggancio porta da sé.
La quota lineare
- Il terzo punto dice anche che quota è: nella metà centrale del segmento la quota è allineata ai due punti; di fianco misura in verticale; sopra o sotto misura in orizzontale.
- Con tre clic si ottengono le tre quote senza scegliere un modo.
Cosa nasce
Una quota non è geometria del disegno: è una misura scritta sopra, e non fa da aggancio. Il numero lo scrive la quota stessa nell'unità del progetto, e si aggiorna se si tirano i capi. Posata la quota torna la freccia. I capi si modificano col pannello Segment.
