Il documento

Progetto, pagine, unità, scala

Un documento nuovo nasce così:

• un'unità del disegno vale un pixel CSS (1 unit = 0,0265 cm, cioè 2,54 / 96);
• le misure si leggono in centimetri;
• c'è una pagina A4 verticale (21 × 29,7 cm), e la vista la inquadra;
• le pagine sono in fila (Page layout = rows).

Il disegno può stare dentro le pagine o accanto: una pagina è un foglio che può ritagliare quello che contiene.

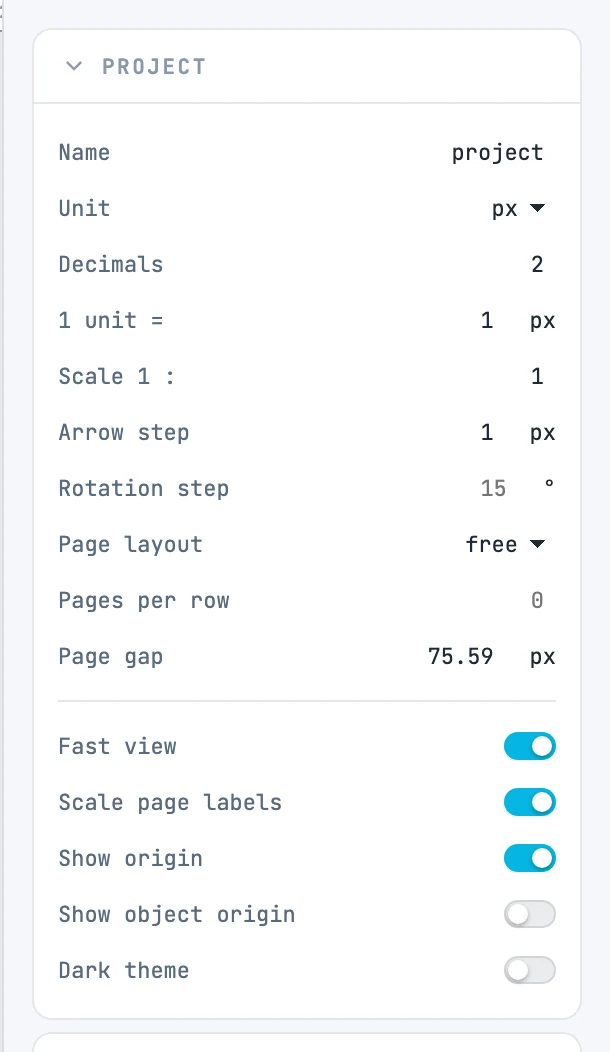

Due cose diverse, nel pannello Project:

• Unit è l'unità in cui si leggono le misure nei pannelli e sui righelli: mm, cm, m, inch, ft, px, pt.
• 1 unit = dice quanto è lunga davvero un'unità del disegno. Cambiando Unit dal pannello questo valore si riscrive nella nuova unità: il disegno non cambia.

Decimals sono le cifre decimali con cui si mostrano le misure.

Scale 1 : è il denominatore della scala (50 vuol dire 1:50). Le misure non la guardano: cambia la carta, cioè come il disegno esce stampato. View at scale nel menu View mostra lo schermo come la carta, a 96 pixel per pollice.

• Arrow step: di quanto le frecce spostano la selezione, nell'unità del progetto. Di serie un numero tondo in quell'unità (0,1 cm, 1 mm, 1 px…). Con ⇧ dieci volte tanto.
• Rotation step: il passo della rotazione con ⇧ e con ⌥ + frecce, in gradi; di serie 15.

Unità, decimali, scala e passi sono del documento: entrano nella storia e si salvano con lui.

Gli appunti portano anche quanto è lunga un'unità: incollando in un documento con unità diverse, l'oggetto resta lungo quanto era e alla stessa distanza dall'origine.

Il documento risulta cambiato quando la storia non sta dov'era all'apertura o all'ultimo salvataggio. Chiudendo la finestra il browser chiede conferma; aprendo un altro file nella stessa finestra la chiede Janvas.
