DXF
Dibujos CAD, en sus propias unidades
Entidades
| Entidad | Se convierte en |
|---|---|
| LINE | una línea |
| CIRCLE | un círculo |
| ARC, ELLIPSE, SPLINE, LWPOLYLINE, POLYLINE | trazados |
| SOLID | superficies rellenas |
| 3DFACE | el contorno de la cara |
| TEXT, MTEXT | textos; los que tienen una anchura se convierten en marcos de texto |
| INSERT | los bloques, en su sitio |
| HATCH | sombreados |
| LEADER, MULTILEADER | líneas de referencia |
| DIMENSION | cotas de Janvas, con el texto que escribió el proyectista |
Las líneas y los arcos que se tocan se encadenan en polilíneas. Las entidades que no se pueden leer se cuentan.

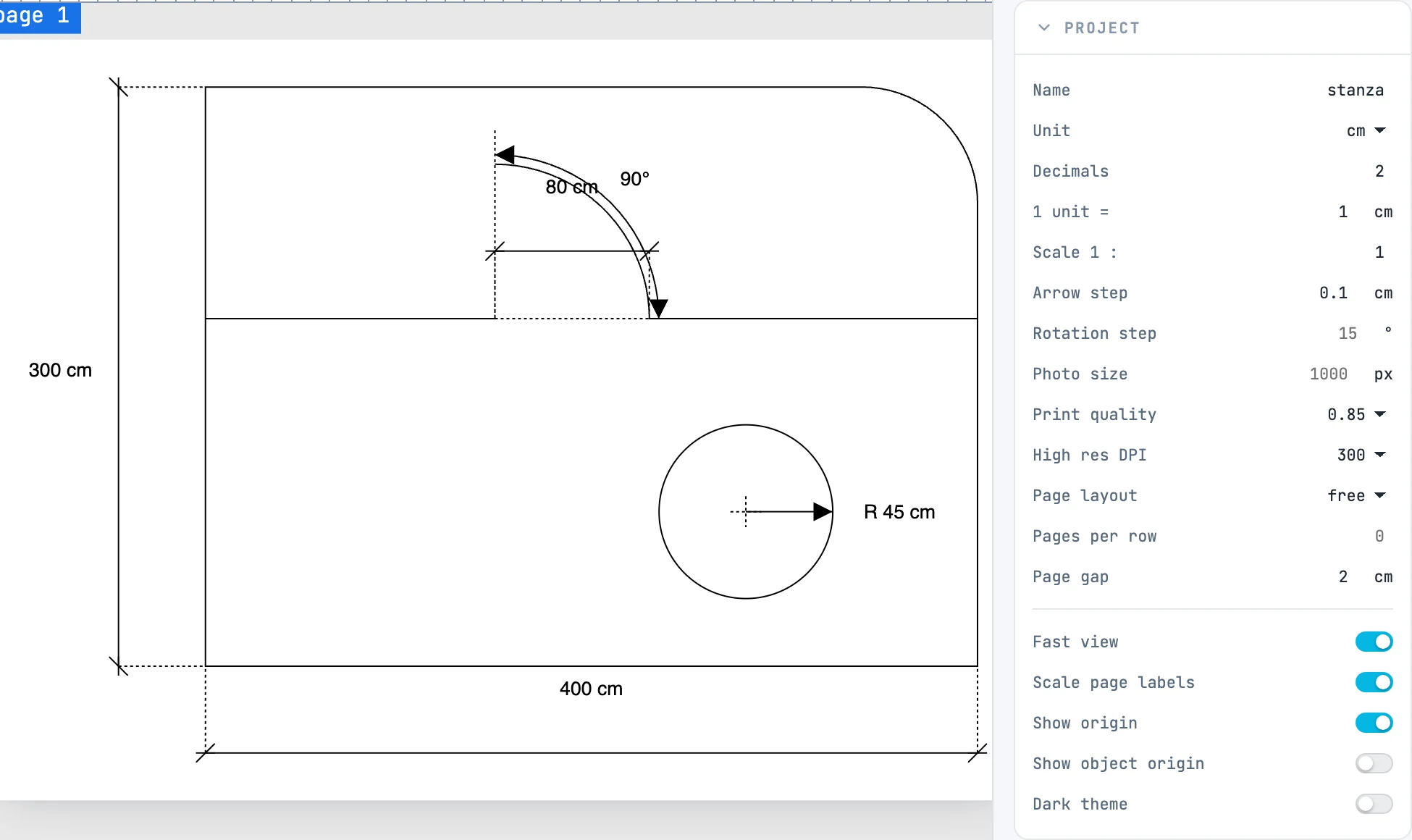

Unidades y escala
- El proyecto usa las unidades del archivo: un dibujo en pulgadas se abre en pulgadas, una unidad de dibujo es una unidad del archivo.
- Las unidades se leen primero de las cotas y después de la cabecera del archivo, que a veces es errónea.
- El factor de escala de cotas del CAD pasa a ser la escala del proyecto.
- El trazo de un dibujo importado es una línea fina en pantalla.
La página
En el editor, el dibujo se sitúa sobre una página tan ancha como su cuadro delimitador exacto, más un 5 % del lado mayor por cada lado. El documento abierto no se marca como modificado.
