Coter un plan

Ouvrez un DXF, réglez l'échelle, ajoutez les cotes, regardez à l'échelle et imprimez

Depuis le bouton open and save, Open…, et choisissez le fichier DXF : ici une pièce dessinée en centimètres. Murs, porte, mobilier et cotes du fichier deviennent des objets Janvas, sur une page aussi grande que le dessin. Voir DXF.

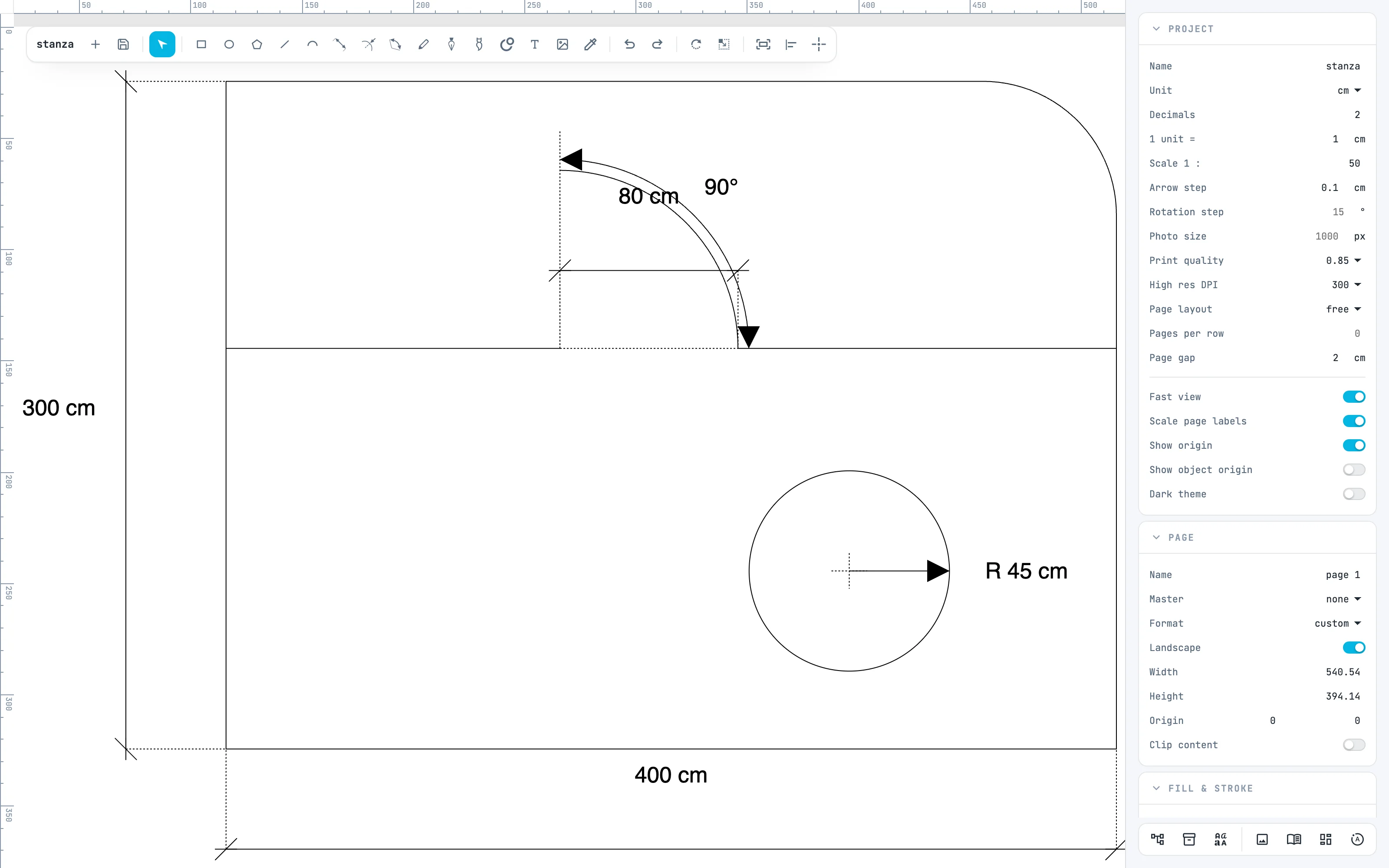

Sans sélection, dans le panneau Project : Unit indique dans quelle unité se lisent les mesures — ici cm, depuis le fichier —, Scale 1 : est l'échelle du papier. Saisissez 50 : les mesures ne changent pas, c'est la façon dont le dessin s'imprime qui change.

Prenez linear dimension dans la barre : il n'a pas de lettre. Cliquez sur la première extrémité du mur puis sur la seconde — le magnétisme les attrape —, puis sur un troisième point, là où doit tomber la ligne de cote. Le nombre, c'est la cote qui l'écrit, dans l'unité du projet : ici 170 cm. Le troisième point décide aussi du type de cote : au-dessus ou au-dessous des deux points elle mesure à l'horizontale, à côté à la verticale, dans la moitié centrale alignée sur eux.

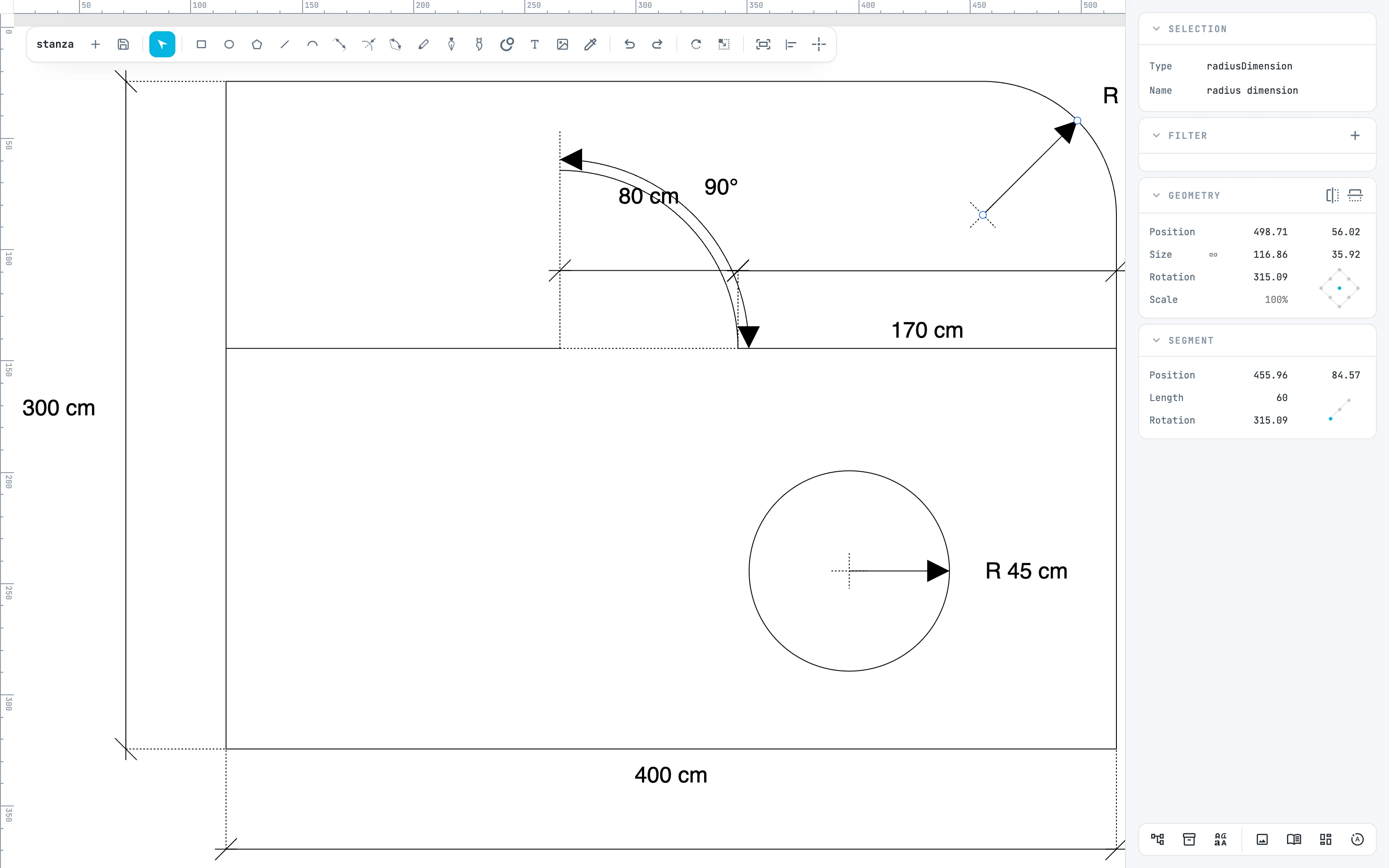

Prenez radius dimension : cliquez sur le centre de l'arc — le magnétisme le trouve, center —, puis sur un point de l'arc. Le texte commence par R : ici R 60 cm, l'angle arrondi de la pièce. Si vous tirez ensuite les extrémités d'une cote, le nombre se met à jour tout seul.

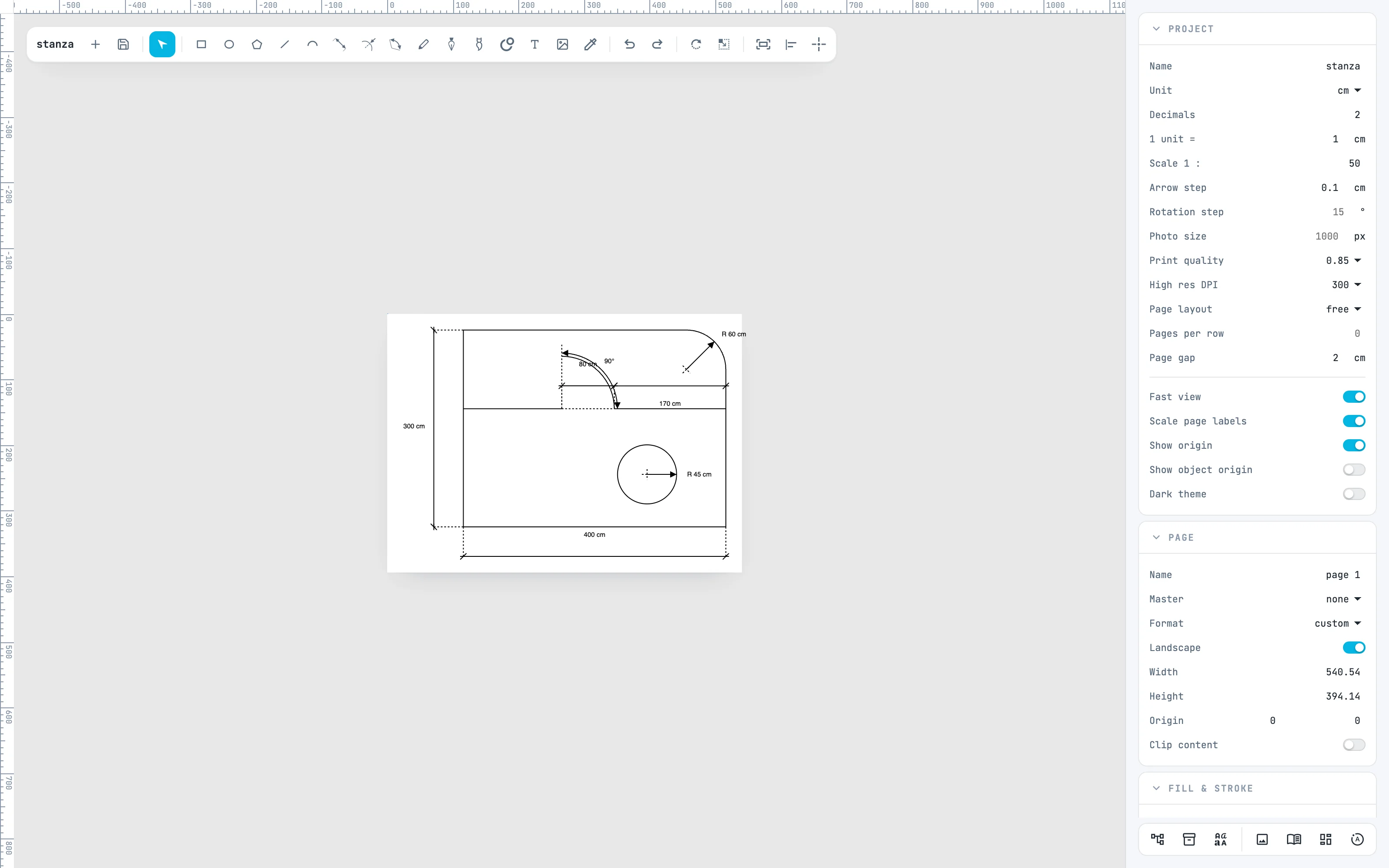

Menu du clic droit › View › View at scale : l'écran montre le papier, à 96 pixels par pouce, en tenant compte de l'échelle. Vous voyez la taille de la pièce imprimée au 1:50.

Depuis le bouton open and save, Print low resolution… ou Print high resolution…. La page sort sur une feuille de sa taille réelle divisée par l'échelle, avec des marges nulles : cette page de 540,54 × 394,14 cm, au 1:50, tient sur une feuille de 10,8 × 7,9 cm. Depuis la boîte de dialogue du navigateur, vous pouvez aussi enregistrer en PDF.

Dans le guide : les cotes, les DXF, unités et échelle et l'impression.
